私たちの身の回りにあるスマートフォン、ノートパソコン、自動車、家電製品。これら全ての電子機器が、年々小型化・高性能化を続けている背景には、ある一つの重要な技術革新が存在します。それが「表面実装技術（Surface Mount Technology：以下SMT）」です。
本コラムでは、電子工作の初心者や、製造業に携わり始めたばかりの方々に向けて、このSMTの基礎からメリット・デメリット、そして将来の展望までを網羅的に解説します。現代エレクトロニクスの根幹を成すこの技術について、理解を深めていきましょう。
目次
表面実装（SMT）とは何か

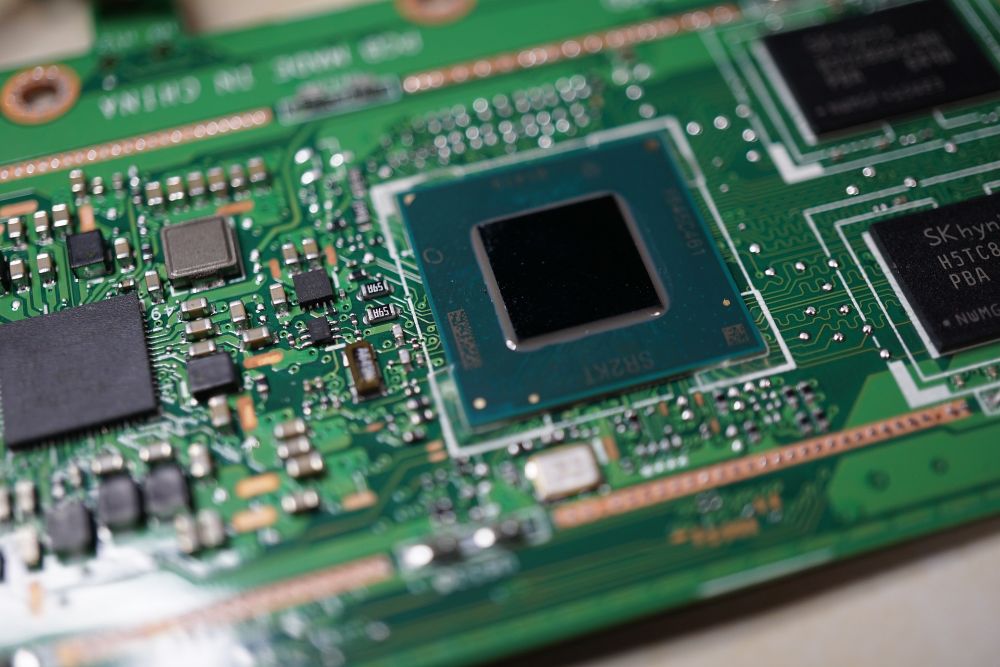

表面実装技術（SMT：Surface Mount Technology）とは、プリント基板（PCB：Printed Circuit Board）の表面に、電子部品を直接はんだ付けして実装する方法のことを指します。この技術で使われる電子部品は「表面実装部品（SMD：Surface Mount Device）」または「チップ部品」と呼ばれます。
イメージとしては、基板という「土地」の上に、部品という「建物」を直接接着剤（はんだ）で固定していくような工法です。部品の足（リード）を基板の穴に通す必要がないため、基板の片面だけでなく両面を利用でき、さらに非常に小さな部品を高密度に配置することが可能になります。
表面実装部品の種類と特徴
表面実装部品には、用途や形状に応じて様々な種類が存在します。代表的なものとして、抵抗器やコンデンサなどの受動部品を小型化した「チップ抵抗」「チップコンデンサ」、ICを表面実装用にパッケージングした「QFP（Quad Flat Package）」「SOP（Small Outline Package）」、そして基板との接続端子が裏面に格子状に配置された「BGA（Ball Grid Array）」などがあります。
これらの部品サイズは標準化されており、例えば抵抗器では「1608サイズ（1.6mm × 0.8mm）」「1005サイズ（1.0mm × 0.5mm）」といった呼称で分類されます。近年では更なる小型化が進み、「0603」「0402」「0201」といった超小型サイズも実用化されており、最小クラスのものは肉眼ではほとんど識別できないほどの大きさとなっています。
現代エレクトロニクスにおける位置づけ
現在の電子機器において、SMTは事実上の標準技術となっており、私たちが手にするほぼ全てのデジタルガジェットは、この技術なしには成立しません。スマートフォン一台を例に取れば、その小さな筐体の中には数百から数千個もの表面実装部品が、わずか数平方センチメートルの基板上に高密度に実装されています。
また、SMTは民生品だけでなく、産業機器、医療機器、航空宇宙機器など、信頼性が極めて重要な分野においても広く採用されています。適切な設計と製造管理を行えば、極めて高い信頼性を確保できることが、長年の実績によって証明されているからです。

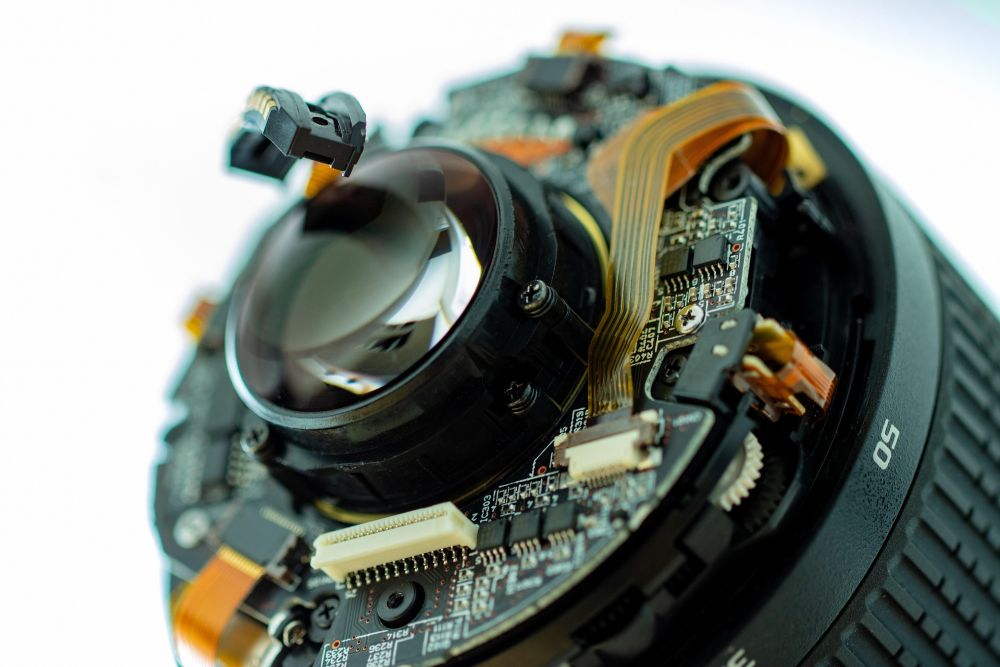

従来技術（IMT）との違い
SMTの凄さを理解するためには、それ以前の主流であった「挿入実装技術（IMT：Insertion Mount Technology）」、通称「リード部品実装」との比較が不可欠です。
挿入実装（IMT / DIP）の時代
かつて、電子部品には長い「足（リード）」がついていました。基板にはあらかじめドリルで穴（スルーホール）が開けられており、その穴に部品の足を差し込み、裏側からはんだ付けを行っていました。これを挿入実装と呼びます。
この方法は、はんだ付けの強度が強く、手作業でも扱いやすいという利点がありましたが、「穴を開けるスペースが必要」「基板の両面を有効に使えない」「部品そのものが大きい」という制約があり、機器の小型化には限界がありました。
表面実装（SMT）の登場と進化
1980年代に入り、ソニーのウォークマンに代表されるようなポータブル機器の需要が爆発的に高まると、「より小さく、より軽く」という要求に応えるためにSMTが本格的に普及し始めました。
SMTでは、部品から長い足を排除し、あるいは極端に短くし、基板の表面にあるパッド（電極）に直接接合します。これにより、部品サイズは劇的に縮小されました。かつて米粒ほどあった抵抗器は、現在では「0402サイズ（0.4mm × 0.2mm）」のような、肉眼では砂粒にしか見えないサイズまで小型化されています。
表面実装技術（SMT）は、電子機器の小型化・高性能化を支えてきた、いわば“縁の下の力持ち”のような存在です。 部品を基板表面に直接はんだ付けすることで、高密度実装や両面実装が可能になり、スマートフォンのような薄くて高機能な製品が実現しました。 チップ抵抗やBGAなど、部品の標準化と微細化もSMTの進化を後押ししています。 これから電子機器に関わるなら、SMTの考え方を知ることは基礎体力づくりの第一歩と言えるでしょう。
表面実装のメリット・デメリット
革新的な技術であるSMTですが、万能というわけではありません。ここではそのメリットとデメリットを整理します。
メリット
- 高密度実装による小型化・軽量化：
部品が小さく、かつ基板の両面に実装できるため、同じ機能を持つ回路を従来の数分の一のサイズで実現できます。これにより、ウェアラブルデバイスやIoT機器のような超小型製品の実現が可能となりました。また、軽量化により、輸送コストの削減や、製品の携帯性向上といった副次的なメリットも生まれます。 - 製造の自動化・高速化：
マウンター（部品搭載機）と呼ばれるロボットを使用することで、1時間に数万点もの部品を高速かつ正確に配置できます。最新の高速マウンターでは、毎時10万点以上の実装速度を誇る機種もあり、大量生産に極めて適しています。人手による作業と比較すると、生産性は数十倍から数百倍にも達します。 - 高周波特性の向上：
部品の足（リード）が短いため、信号の伝送距離が短くなり、ノイズやインダクタンスの影響を受けにくくなります。これは高速通信を行うスマートフォンやPCにおいて極めて重要です。5G通信やWi-Fi 6といった高周波帯域を使用する最新の無線技術は、SMTの優れた高周波特性なくしては実現できません。 - コスト削減効果：
自動化による人件費の削減、基板サイズの縮小による材料費削減、そして高速生産による生産効率の向上により、トータルでの製造コストを大幅に下げることができます。特に量産品においては、この効果が顕著に現れます。 - 基板の有効活用：
両面実装が容易であるため、限られた基板面積をより効率的に活用できます。また、部品間のスペースを最小化できるため、配線距離の短縮や信号品質の向上にも寄与します。 - 振動・衝撃への耐性（適切な設計の場合）：
後述するデメリットとは一見矛盾しますが、適切に設計・製造された表面実装基板は、部品の質量が小さく、重心が低いため、動的な応力に対して有利な面もあります。特に自動車や産業機械など、振動環境下での使用においては、設計ノウハウの蓄積により高い信頼性が実現されています。
デメリット
- 熱や衝撃に対する耐久性の課題：
基板の表面にのみ接合されているため、基板が反ったり曲がったりした際のストレスが接合部に集中しやすく、はんだクラック（割れ）が起きやすい傾向にあります。特に、熱膨張係数の異なる材料が組み合わさった場合（例：セラミック部品とFR-4基板）、温度サイクルによる繰り返しストレスで接合部が疲労破壊を起こすリスクがあります - 手作業での修理・修正が困難：
部品が極小であるため、はんだごてを使った手作業での修理や交換には熟練の技術が必要です。特に0402サイズ以下の部品や、ピッチ（端子間隔）が0.5mm以下のICなどは、専用の実体顕微鏡やホットエアーリワーク装置がなければ作業は実質不可能です。また、一度取り外した部品の再利用も難しく、修理コストが高くなる傾向があります。 - 検査の難易度：
BGA（Ball Grid Array）やQFN（Quad Flat No-lead）と呼ばれるパッケージは、接続端子が部品の裏側に隠れてしまうため、外観からはんだ付けの状態を確認できず、X線検査装置などの特殊な設備が必要になります。これらの検査装置は高額であり、中小規模の製造現場では導入が難しい場合もあります。 - 初期投資コストの高さ：
SMT生産ラインを構築するには、印刷機、マウンター、リフロー炉、検査装置など、多数の専用設備が必要となり、初期投資は数千万円から億単位に及ぶこともあります。そのため、少量多品種生産や試作段階では、外部の実装サービスを利用するケースが一般的です。 - 静電気や湿度への感受性：
表面実装部品、特に半導体ICは、非常に小さな構造を持つため、静電気放電（ESD）によって破壊されやすい特性があります。また、吸湿性の高いパッケージは、リフロー時の急激な加熱により内部の水分が膨張し、パッケージが破裂する「ポップコーン現象」を起こすリスクがあります。これらを防ぐため、製造環境の厳格な管理が求められます。
表面実装（SMT）は、小型化・高速化・量産性といった面で非常に大きなメリットを持ち、現代の電子機器を支える標準技術となっています。 一方で、はんだ接合部の信頼性や修理の難しさ、設備投資の大きさなど、扱うには一定の知識と環境が必要です。 特に高密度化が進むほど、設計・製造・検査の難易度は上がっていきます。 だからこそSMTは「万能」ではなく、メリットとデメリットを理解したうえで使いこなす技術だと言えるでしょう。
表面実装のプロセスと重要設備
SMTの工程は、一般的に以下の3つのステップで進行します。
- はんだ印刷（Solder Printing）：
クリームはんだ（ペースト状のはんだ）を、メタルマスク（ステンシル）を使って基板上の必要な箇所にのみ印刷します。 - 部品搭載（Mounting）：
チップマウンターという装置が、リールから部品を吸着し、プログラムされた位置へ高速で置いていきます。 - リフロー（Reflow Soldering）：
部品が載った基板を炉に通し、熱を加えてはんだを溶かし、電気的・機械的に接合します。
特に、最後の「リフロー」工程は、品質を決定づける最も重要なプロセスの一つです。適切な温度プロファイル（温度上昇のカーブ）を描かないと、部品が壊れたり、はんだ付け不良（未溶融やブリッジ）が発生したりします。
【関連コラム】リフロー炉についてもっと詳しく
「リフロー炉」の温度管理や仕組みについては、非常に専門性が高く奥深い分野です。高品質な実装を実現するためのリフロー炉の選定ポイントや、温度プロファイルの重要性については、以下の記事で詳細に解説しています。
SMTの次の一手――極小・環境・3Dが切り拓く実装の未来
SMTは成熟した技術のように見えますが、現在も進化と課題の解決が求められています。
さらなる微細化の限界への挑戦
現在、スマートフォンの内部などでは「0201サイズ（0.25mm × 0.125mm）」という極小部品の実用化が進んでいます。しかし、ここまで小さくなると、静電気による吸着ミスや、はんだ量のわずかなバラつきが致命的な不良につながります。マウンターの精度向上だけでなく、はんだ材料や基板設計のレベルでも技術革新が求められています。
環境対応（鉛フリーはんだ）の高度化
環境保護の観点から鉛フリーはんだが標準化されましたが、鉛入りに比べて融点が高く、濡れ性（広がりやすさ）が悪いという特性があります。これにより、熱に弱い部品へのダメージや、接合信頼性の確保が難しくなっています。より低温で実装できる新しいはんだ合金の開発などが進められています。
3D実装とSiP（System in Package）
平面方向の小型化には物理的な限界があるため、現在は「高さ」方向を活用する技術が注目されています。複数のチップを積み重ねて一つのパッケージにする3D実装や、異なる機能を持つ素子をワンパッケージに収めるSiP技術などが、次世代の高性能デバイスを支える鍵となるでしょう。
小さくなり続けた技術が、大きく世界を変えた
表面実装技術（SMT）は、単に部品を基板にくっつけるだけの技術ではありません。それは、私たちが享受している便利で豊かなデジタルライフを物理的に支えている基盤技術です。
「大きな部品を穴に挿す」時代から「微細な部品を表面に乗せる」時代へ。そして今、「立体的に積み上げる」時代へと進化しようとしています。これから電子工作を始める方も、製品開発に携わる方も、この小さな部品たちが織りなす精密な世界に、ぜひ注目してみてください。
（文・亀岡電子コラム編集部）
